Полное руководство по секциям мачты башенного крана: проектирование, выбор и безопасность

Понимание основного компонента: что такое секция мачты башенного крана?

В основе каждого высотного строительного проекта лежит важнейшая инженерная часть: башенный кран. А основой любого башенного крана является его мачта, также известная как башня. Эта мачта не представляет собой единую монолитную конструкцию, а состоит из множества соединенных между собой секция мачты башенного крана единицы. Эти секции обычно изготавливаются из высокопрочной стали и имеют решетчатую структуру, чаще всего квадратную или треугольную. Этот дизайн не произволен; решетчатая конфигурация обеспечивает исключительное соотношение прочности и веса, позволяя мачте выдерживать огромные сжимающие силы, изгибающие моменты и ветровые нагрузки, сохраняя при этом управляемый вес для сборки и транспортировки. Каждая секция мачты имеет точно спроектированные точки соединения, часто с использованием высокопрочных штифтов или болтов, обеспечивающих надежное и жесткое соединение между соседними секциями. Модульная природа этих секций позволяет регулировать высоту крана в соответствии с конкретными требованиями строительного проекта, что делает его универсальным инструментом для зданий от нескольких этажей до небоскребов, пронзающих облака. Понимание конструкции, функций и типов этих секций мачты имеет основополагающее значение для всех, кто занимается техническими характеристиками кранов, их эксплуатацией или планированием проекта.

Основная функция мачты — обеспечить необходимую высоту и структурную поддержку стрелы крана (рабочей стрелы) и контрстрелы. Он передает всю нагрузку поднятых материалов, вес стрелы и противовесов на основание крана и, в конечном итоге, на землю или несущую конструкцию здания. Учитывая эту решающую роль, целостность каждого отдельного секция мачты башенного крана имеет первостепенное значение. Они производятся в соответствии со строгими стандартами контроля качества, включая точную сварку, неразрушающий контроль (например, ультразвуковой или магнитопорошковый контроль) и нанесение защитных покрытий для борьбы с коррозией. Выбор конструкции секции мачты напрямую влияет на максимальную высоту крана в свободном положении, его максимальную грузоподъемность при различных вылетах и ​​его общую устойчивость на рабочей площадке. Таким образом, выбор соответствующего типа и качества секций мачты — это решение, имеющее значительный вес, как в прямом, так и в переносном смысле, влияющее на безопасность, эффективность и успех строительного проекта.

Ключевые соображения по выбору и приобретению секций мачты

Выбор правильных секций мачты для проекта — это сложный процесс, выходящий за рамки простого подбора модели крана. Это требует тщательного анализа конкретных требований проекта и глубокого понимания возможностей мачтовых секций. Неправильный выбор может привести к дорогостоящим задержкам, угрозам безопасности или невозможности выполнить необходимые подъемы.

Требования и спецификации проекта

Первым и наиболее важным шагом является согласование выбора секции мачты с основными параметрами проекта. Это включает в себя подробный анализ диаграмм нагрузки крана и планирование подъема в рамках проекта. Инженеры должны рассчитать максимальный вес груза, необходимые рабочие радиусы и, самое главное, общую высоту, необходимую для обслуживания краном всего здания. Эта общая высота определяет количество необходимых секций мачты. Кроме того, важную роль играют почвенные условия на участке. Плохая несущая способность грунта может потребовать более широкого основания или специального фундамента, что иногда может взаимодействовать с конструкцией нижних секций мачты. Другие факторы, специфичные для проекта, включают близость к другим сооружениям, ожидаемую скорость ветра в этом районе и любые потенциальные препятствия, которые могут повлиять на работу крана. Все эти элементы должны быть задокументированы в комплексном плане подъема еще до начала процесса закупок секций мачты.

Качество материалов и стандарты производства

Не все секции мачты одинаковы. Качество стали, точность изготовления и соблюдение международных стандартов являются неоспоримыми факторами обеспечения безопасности и надежности. Секции мачты должны быть изготовлены из высокопрочной стали (например, S355, S420 или S460 в соответствии с европейскими стандартами), чтобы гарантировать, что они смогут выдерживать динамические нагрузки и усталость от напряжений с течением времени. Сварочные процессы должны выполняться сертифицированными сварщиками и подлежат тщательному контролю. Ищите производителей, которые соответствуют признанным международным стандартам, таким как ISO 9001 по управлению качеством и FEM 1.001 (европейский стандарт для башенных кранов), в котором изложены правила проектирования и расчеты конструкций и оборудования. Обработка поверхности, обычно многослойная окраска или гальванизация, также имеет решающее значение для защиты от коррозии, которая может значительно ослабить структурную целостность в долгосрочной перспективе, особенно в суровых прибрежных или промышленных условиях.

Совместимость и взаимозаменяемость

Распространенной проблемой, особенно для компаний по аренде или проектов, использующих старые модели кранов, является обеспечение совместимости. Секции мачты часто проектируются так, чтобы быть совместимыми с модельным рядом конкретного производителя кранов, но не всегда с разными брендами. Однако рынок также предлагает секции мачты универсального башенного крана предназначен для адаптации между определенными моделями разных производителей. Эти разделы могут оказаться весьма ценными для оптимизации парка оборудования. При закупке секций мачты необходимо проверить:

• Точная система соединения (диаметр штифта, тип втулки и механизм блокировки).
• Внешние размеры и схема решетки секции.
• Вес и центр тяжести секции для манипуляций во время сборки.
• Любые специальные инструкции производителя крана относительно использования сторонних или универсальных секций, поскольку это может повлиять на гарантию и ответственность.

Использование несовместимых разделов может привести к катастрофическому сбою, поэтому в этой области крайне важна комплексная проверка.

Изучение различных типов и особенностей секций мачты

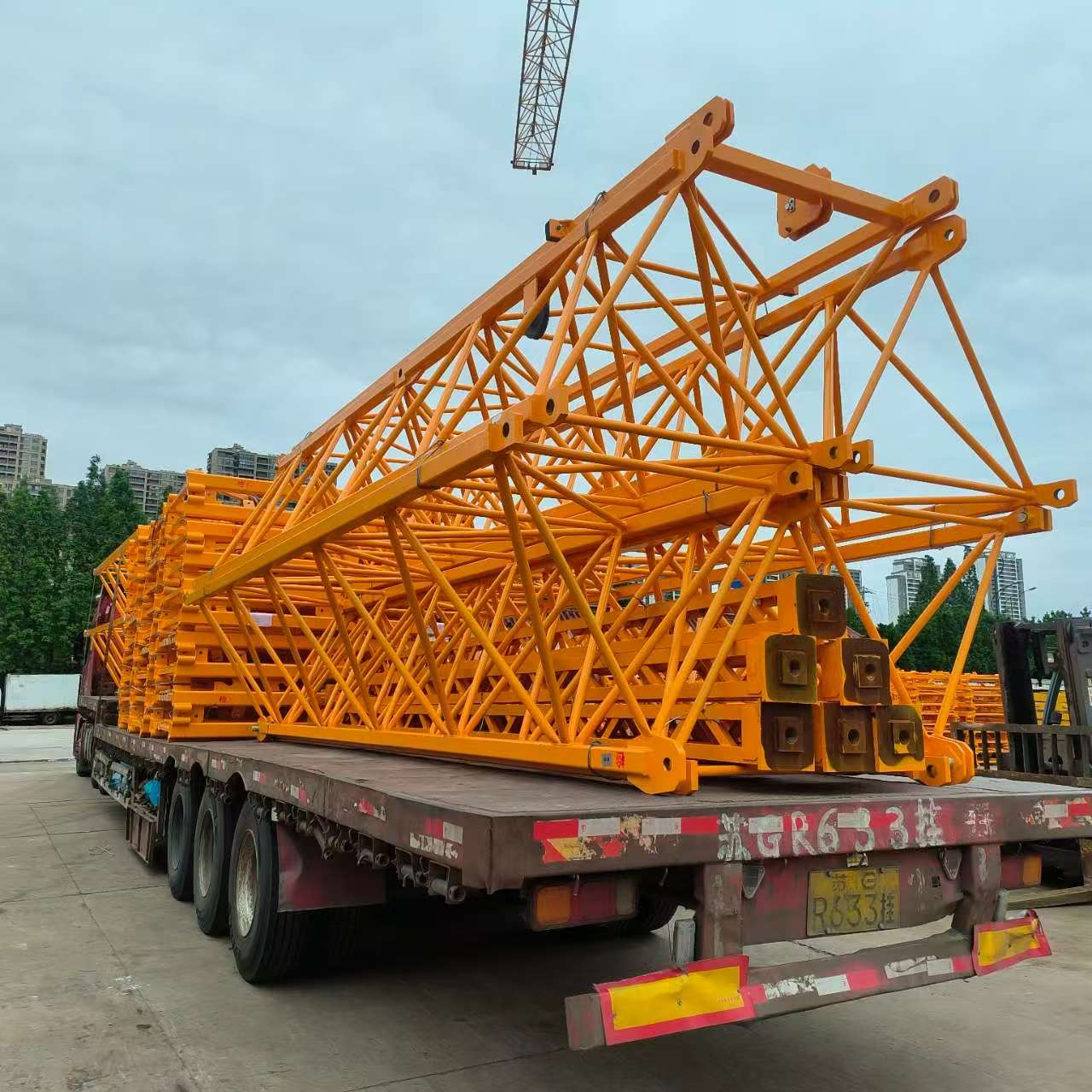

Стандартные решетчатые секции мачты

«Рабочая лошадка» отрасли – стандартная решетчатая секция мачты – отличается сварным стальным решетчатым каркасом. Наиболее распространенной конструкцией является квадратное сечение, обеспечивающее равномерную прочность во всех направлениях и упрощающее соединение. Размеры этих секций могут различаться, но обычно они имеют модульную длину (например, 3,0 м, 4,5 м, 6,0 м, 10,5 м). Выбор длины влияет на процесс эрекции; Более короткие секции легче обрабатывать, и для сборки требуются вспомогательные краны меньшего размера, но они приводят к увеличению количества соединений, что может увеличить время сборки. Более длинные секции сокращают количество соединений и, следовательно, время сборки, но для установки требуется кран большего размера. Распорки внутри решетки могут быть расположены по простой схеме «К» или по более сложной схеме ферм «Уоррен» или «Пратт», каждая из которых предлагает различные преимущества с точки зрения прочности, веса и устойчивости к короблению. Эти секции разработаны с учетом эффективности и экономичности и представляют собой надежное решение для подавляющего большинства строительных применений.

Сверхмощные и стабилизирующие секции

Для проектов, которые выходят за рамки высоты и вместимости, стандартных секций может быть недостаточно. Вот где Секция мачты тяжелого башенного крана варианты вступают в силу. Эти разделы имеют несколько ключевых отличий:

• Большие габаритные размеры (например, более широкая грань).
• Использование более толстых стальных пластин и трубчатых элементов большего диаметра или с более толстыми стенками для поясов и шнуровок.
• Усиленные точки соединения с усиленными штифтами и втулками.

Основным преимуществом усиленной секции является ее повышенная несущая способность и повышенная устойчивость к короблению и ветровым колебаниям. Они необходимы для кранов, которым необходимо работать на экстремальной высоте, поднимать исключительно тяжелые грузы или работать в регионах, подверженных сильным ветрам или сейсмической активности. Хотя они дороже и тяжелее своих стандартных аналогов, их использование является необходимой инвестицией для обеспечения стабильности и безопасности в сложных условиях. Часто эти секции используются у основания мачты, где сжимающие силы наибольшие, тогда как стандартные секции используются выше.

Процессы установки, подъема и демонтажа

Процесс монтажа, подъема (увеличения высоты мачты) и демонтажа башенного крана — операция повышенной опасности, требующая тщательного планирования, обученного персонала и строгого соблюдения регламента. Секции мачты являются центральным компонентом этого процесса.

Роль альпинистского отряда

Для кранов, закрепленных на конструкции здания и поднимающихся по ним (внутренний подъем), необходимо использовать специализированное оборудование. Подъёмная конструкция башенного крана используется. Этот каркас представляет собой временную, но жизненно важную конструкцию, которая крепится к готовым этажам здания. Его функция состоит в том, чтобы поддерживать вес верхней конструкции крана (включая стрелу, кабину и контрстрелу), пока новая секция мачты вставляется в мачту под ней. Процесс обычно включает в себя:

1. Кран поднимает новую секцию мачты на подъемную раму.
2. Гидравлические цилиндры подъемной рамы активируются, слегка приподнимая всю верхнюю часть крана, создавая пространство внутри мачты.
3. Новая секция мачты перемещается в это пространство и крепится к существующей мачте.
4. Подъемные цилиндры подъемной рамы втягиваются, опуская верхний узел на вновь выдвинутую мачту.

Подъемная рама должна быть идеально выровнена и надежно прикреплена к зданию. Любое отклонение может привести к застреванию во время подъема или, что еще хуже, к разрушению конструкции. Этот процесс требует постоянной связи между крановщиком и бригадой на конструкции.

Протоколы безопасности и лучшие практики

Безопасность является первоочередной задачей во время всех операций по перемещению секций мачты. Ключевые протоколы включают в себя:

• Встреча перед подъемом: Подробное совещание с участием всего экипажа для рассмотрения пошагового плана, погодных условий и индивидуальных обязанностей.
• Компетентный персонал: Эти задачи должен выполнять только сертифицированный и опытный персонал. Сюда входят крановщик, сигнальщик, такелажники и монтажная бригада.
• Проверка оборудования: Перед использованием каждую секцию мачты, штифт и компонент подъемной рамы необходимо визуально осмотреть на предмет повреждений, трещин или износа.
• Мониторинг погоды: Работы должны быть прекращены, если скорость ветра превышает указанные производителем пределы, обычно около 20 миль в час для монтажных работ.
• Защита от падения: Весь персонал, работающий на высоте, должен быть привязан с помощью соответствующих систем защиты от падения.
• Четкая связь: Использование стандартизированных сигналов руками или радио для обеспечения координации и понимания всех действий.

Пренебрежение любой из этих практик может иметь ужасные последствия, делая строгую культуру безопасности непреодолимой.

Техническое обслуживание, осмотр и долгосрочный уход

Для обеспечения постоянной целостности и безопасной эксплуатации башенного крана обязательным является строгий режим технического обслуживания и проверки секций мачты. Это не просто рекомендация, а требование закона в большинстве юрисдикций.

Плановые и периодические проверки

Проверки классифицируются по частоте и глубине. Проверка перед использованием должна проводиться в начале каждой смены компетентным лицом, уделяя особое внимание видимым дефектам. Требуются более комплексные периодические проверки через регулярные промежутки времени (например, ежемесячно, ежеквартально или ежегодно) квалифицированным инспектором. В ходе этих проверок особое внимание уделяется секциям мачты:

• Структурная целостность: Ищите любые признаки изгиба, скручивания или деформации хорд или шнуровок.
• Сварные швы: Тщательная проверка на наличие трещин, особенно вокруг точек соединения и концентраций напряжений.
• Соединения: Убедитесь, что все штифты присутствуют, правильно закреплены и зафиксированы фиксаторами. Проверка износа отверстий под штифты и втулок.
• Коррозия: Оценка краски или гальванизации на наличие повреждений и проверка на наличие ржавчины, которая может истончить элементы конструкции.

Любые выявленные проблемы необходимо устранять непосредственно перед вводом крана в эксплуатацию. Документирование всех проверок и ремонтов необходимо для отслеживания истории и состояния каждого секция мачты башенного крана .

Рекомендации по ремонту и замене

Не все повреждения требуют утилизации секции мачты. Незначительные повреждения, такие как небольшие вмятины или поверхностные повреждения краски, часто можно отремонтировать, следуя рекомендациям производителя. Однако ремонт, включающий сварку или правку элементов конструкции, должен выполняться только авторизованными мастерскими с сертифицированными процедурами. Решение между ремонтом и заменой имеет решающее значение. Как правило, любая трещина, значительная коррозия, приводящая к уменьшению толщины стенки за пределы допустимых допусков, или необратимая деформация означают, что секцию необходимо немедленно вывести из эксплуатации. Гораздо выгоднее заменить поврежденную секцию, чем рисковать катастрофическим отказом. Правильное хранение и обращение с секциями, когда они не используются, также продлевают их срок службы; их следует хранить над землей на ровных опорах и защищать от непогоды во избежание ненужной коррозии и физических повреждений.

Анализ затрат и стратегии поиска поставщиков

Приобретение секций мачты представляет собой значительную инвестицию, будь то покупка или аренда. Понимание факторов затрат и разработка разумной стратегии выбора поставщиков являются ключом к эффективному управлению бюджетом проекта.

Новые и бывшие в употреблении секции мачты

Решение о покупке новых или бывших в употреблении секций мачты предполагает компромисс между стоимостью, надежностью и сроком службы проекта. В следующей таблице представлены основные различия:

Новые секции предлагают новейшие усовершенствования конструкции, полную гарантию и безупречное состояние без износа и скрытых повреждений. Однако они требуют более высоких первоначальных капитальных затрат. Бывшие в употреблении секции могут обеспечить существенную экономию, часто на 40-60% меньшую, чем новые, что делает их привлекательными для краткосрочных проектов или операций с ограниченным бюджетом. Основным недостатком является неопределенность в отношении их истории и возможность наличия скрытых недостатков. Перед покупкой бывших в употреблении секций абсолютно необходима тщательная проверка третьей стороной. Оптимальный выбор часто зависит от предполагаемого использования: для длительного и критического проекта новые секции могут быть самым безопасным выбором. Для четко определенного и короткого проекта, в котором используемый раздел может быть тщательно проверен, это может быть экономически эффективным решением.

Поиск подходящего поставщика

Независимо от того, ищете ли вы новое или бывшее в употреблении оборудование, поиск надежного поставщика имеет первостепенное значение. Идеальный поставщик предлагает больше, чем просто продукт; они предлагают экспертные знания и поддержку. Ищите поставщиков с проверенной репутацией, положительными отзывами в отрасли и готовностью предоставить полную документацию о соответствии своей продукции стандартам. Они должны быть в состоянии дать экспертную консультацию по совместимости и применению. Для тех, кто ищет использовал секция мачты башенного кранаs для продажи частыми источниками являются специализированные дилеры подержанного оборудования и интернет-торговые площадки. Однако рекомендуется соблюдать крайнюю осторожность. Лучшими поставщиками бывших в употреблении секций являются те, которые восстанавливают их по высоким стандартам, проводят неразрушающий контроль и предоставляют ограниченную гарантию на их состояние. Установление долгосрочных отношений с надежным поставщиком может обеспечить значительные преимущества с точки зрения обслуживания, поддержки и доступа к качественному оборудованию, когда оно больше всего необходимо.
